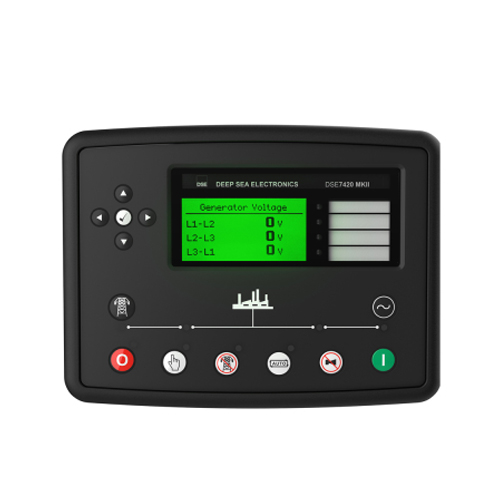

MÓDULO DE CONTROL DSE7420 DEEP SEA

https://www.electricossae.com/web/image/product.template/6058/image_1920?unique=9c6bc19

El DSE7420 es un módulo de control de fallo de red para generadores diésel o a gas. Supervisa parámetros del motor y de la red eléctrica, mostrando alarmas y estados en pantalla LCD y de forma remota. Es compatible con motores electrónicos y no electrónicos, con múltiples entradas, salidas y protecciones. Incluye puertos USB, RS232, RS485 y Ethernet, además de configuración sencilla mediante PC o panel frontal.

Contáctate a un asesor

COP $ 1,00 1.0 COP COP $ 1,00 IVA excluido

COP $ 1,00 IVA excluido

Not Available For Sale

Esta combinación no existe.

Contáctenos
Documentos

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales





TAMAÑO GENERAL

  250,0 mm x 189,0 mm x 50,5 mm / 9,85" x 7,43" x 1,99"



TAMAÑO DE RECORTE DEL PANEL

220,0 mm x 160,0 mm / 8,66" x 6,30 "


GROSOR MÁXIMO
DEL PANEL
  8,0 mm / 0,3"



VARIANTES DEL PRODUCTO

  7420-03



  • Clasificación de voltaje continuo – ◖ 8 V a 35 V continuos
  • Caídas de tensión durante el arranque – ◖ Puede sobrevivir a 0 V durante 100 ms, siempre que la tensión de alimentación haya sido de al menos 10 V antes de la caída y se recupere a 5 V. Esto se logra sin necesidad de baterías internas. La retroiluminación no se mantiene durante el arranque.
  • Corriente máxima de funcionamiento – ◖ 340 mA a 12 V, 160 mA a 24 V
  • Corriente máxima en espera – ◖ 160 mA a 12 V, 80 mA a 24 V
  • Entradas digitales – ◖ Entradas A-H de conmutación negativa
  • Entradas analógicas – ◖ Entradas A, B, E y F configurables como conmutación negativa, sensor de 0 V–10 V, sensor 4 mA–20 mA o sensor resistivo; entradas C y D como conmutación negativa o resistivo
  • Salidas principales – ◖
  • Salida A (FUEL): 15 A DC al voltaje de alimentación
  • Salida B (START): 15 A DC al voltaje de alimentación
  • Salidas auxiliares – ◖ Salidas C y D: 8 A AC a 250 V AC (volt libre); Salidas E, F, G, H, I y J: 2 A DC al voltaje de alimentación
  • Rango de voltaje CA (generador & mains) – ◖ 15 V a 415 V AC (Fase–Neutro), 26 V a 719 V AC (Fase–Fase)
  • Rango de frecuencia – ◖ 3,5 Hz a 75 Hz
  • Rango de voltaje de captación magnética (Mag Pick-Up) – ◖ ±0,5 V a 70 V con frecuencia de hasta 10 000 Hz
  • Dimensiones generales – ◖ 245 mm × 184 mm × 51 mm (9,6” × 7,2” × 2,0”)
  • Dimensiones de corte de panel – ◖ 220 mm × 160 mm (8,7” × 6,3”)
  • Espesor máximo del panel – ◖ 8 mm (0,3”)
  • Peso – ◖ 0,88 kg






El DSE7420 es un módulo de control Auto Mains (Utility) Failure diseñado para supervisar y gestionar automáticamente la conmutación entre la red principal y el grupo electrógeno en aplicaciones industriales y comerciales. Integra monitorización avanzada de parámetros del motor y de la red, entradas y salidas configurables, compatibilidad con sensores electrónicos (CAN) y magnéticos, comunicaciones integradas (USB, RS232, RS485 y Ethernet), funcionalidad SNMP y servidor web incorporado para control y supervisión remotos, y opciones de expansión mediante DSENet®, ofreciendo un control robusto y flexible del sistema de energía.
