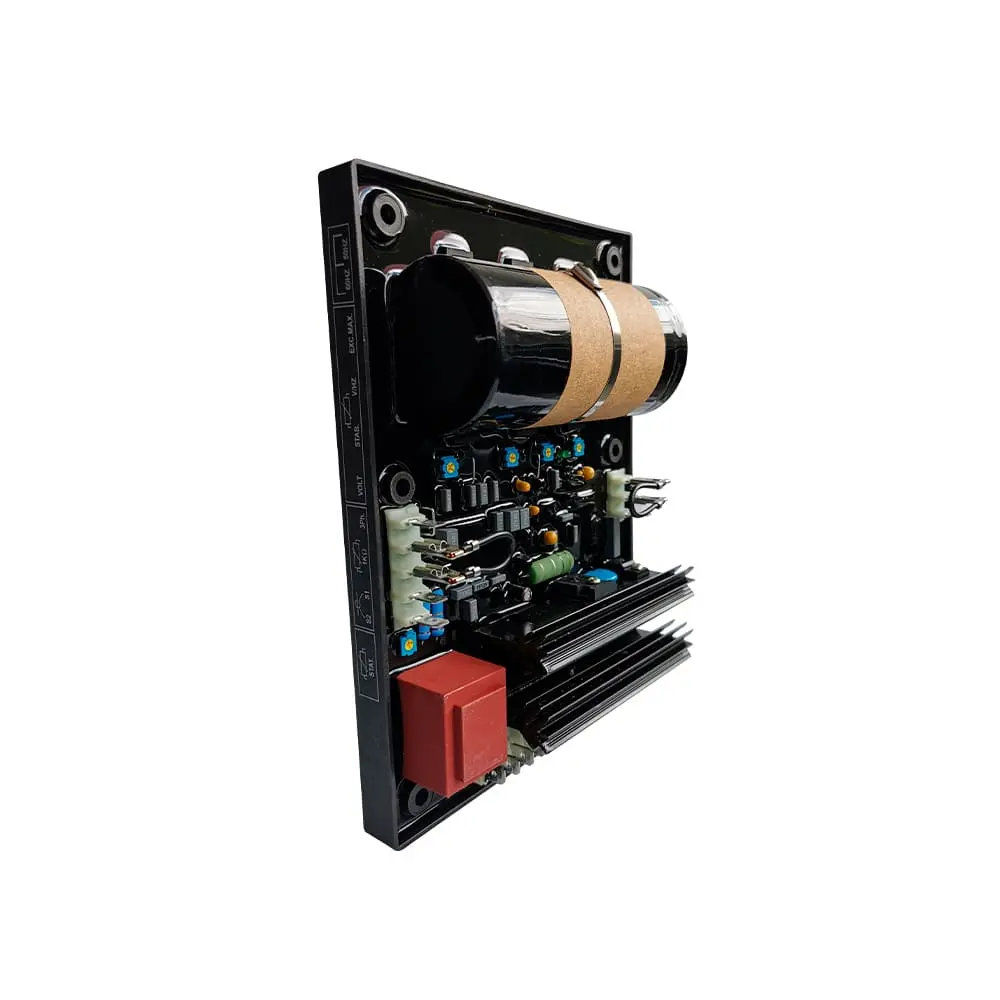

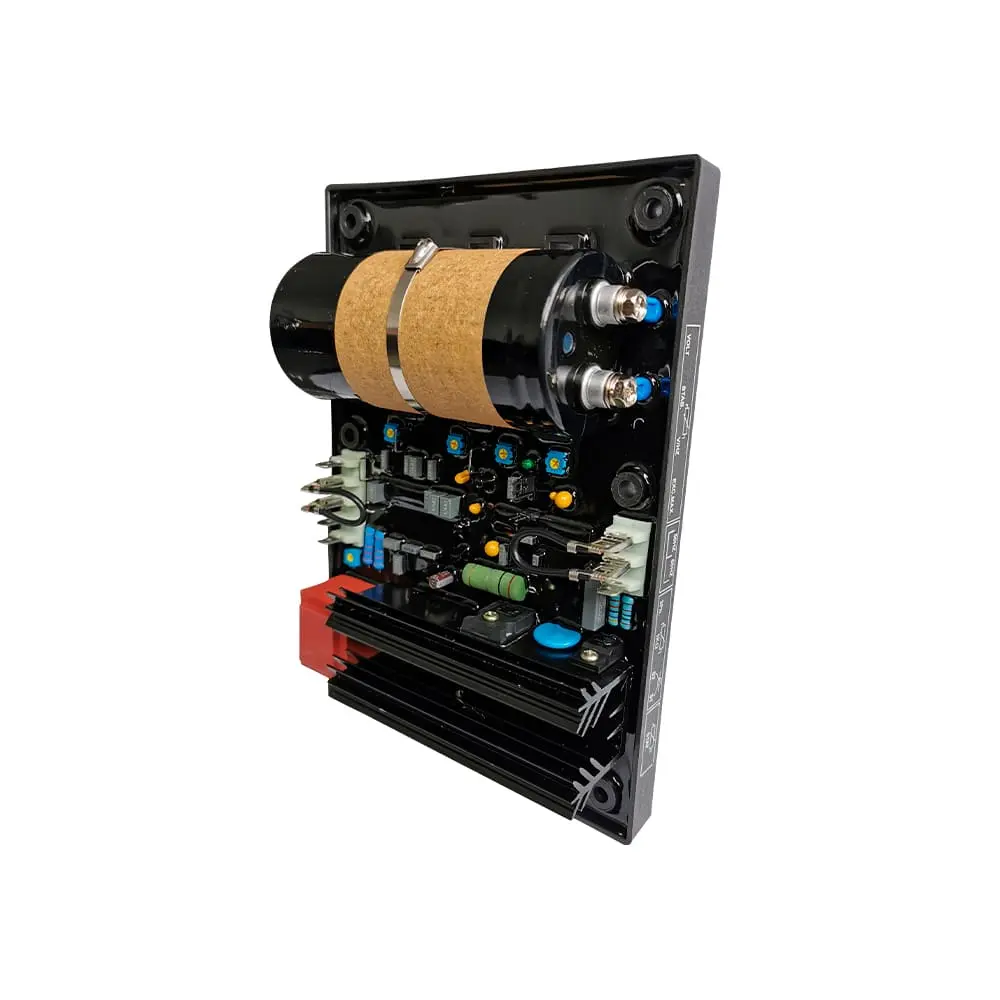

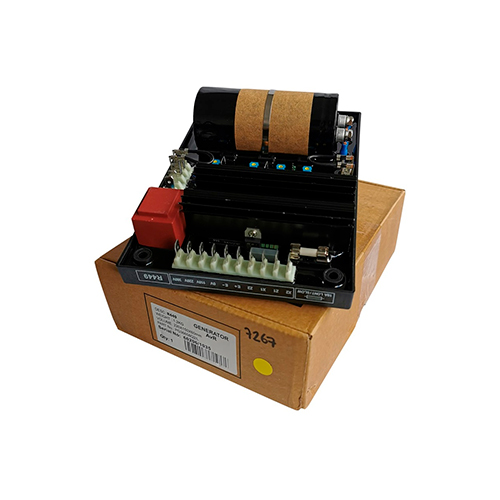

AVR R 449 REGULADOR GENERICO DE R 449

https://www.electricossae.com/web/image/product.template/5955/image_1920?unique=b7a1392

El AVR R449 es un regulador automático de voltaje con regulación de ±0,5% en estado estable y capacidad de cortocircuito de 3×Ir durante 10 segundos (excitación AREP o PMG). Su detección de voltaje cubre 0-110 V (95–140 V), 0-220 V (170–260 V) y 0-380 V (340–520 V) a 50/60 Hz. Ofrece tiempo de respuesta normal de 1 s o rápido de 0,3 s para variaciones de ±20% en el voltaje.

Contáctate a un asesor

COP $ 660.729,14 660729.14 COP COP $ 660.729,14 IVA excluido

COP $ 660.729,14 IVA excluido

Not Available For Sale

Esta combinación no existe.

Contáctenos
AVR GENÉRICO R 449

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

ENTRADA DE DETECCIÓN

85 V CA - 140 V CA monofásica, 2 cables

PRODUCCIÓN ​

120 V monofásica continua 63 V CC 3,5 A

PESO
 2.7 LIBRAS
TAMAÑO
2 x 6,5 x 5 pulgadas

SUMINISTRO DE DERIVACIÓN

150 V - 50/60 Hz

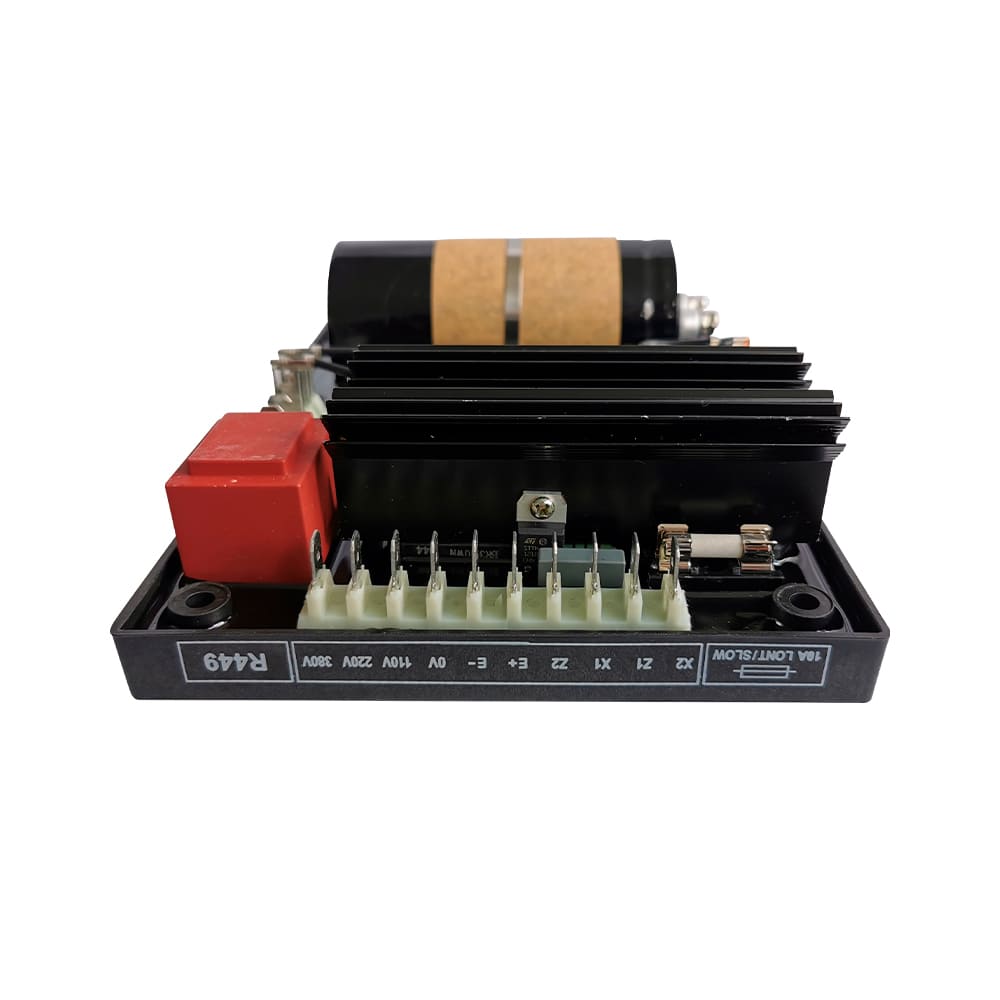

  • Una regleta de terminales principal (10 terminales)
  • Un bloque de terminales secundario (5 terminales)
  • Un bloque de terminales de selección de frecuencia (3 terminales) – Un potenciómetro de caída en cuadratura
  • Un potenciómetro de voltaje
  • Un potenciómetro de estabilidad
  • Un potenciómetro de excitación máxima
  • Un puente de selección de detección ST1 (monofásico/trifásico con un módulo externo)
  • Alimentación AVR normal: 2 devanados auxiliares
  • (X1, X2 y Z, Z2)
  • Alimentación en derivación: 150 V - 50/60 Hz
  • Corriente de sobrecarga nominal: 15 A, 10 s.
  • Electrónica incorporada (sobrecarga, cortocircuito y pérdida de
  • Protección de detección): si la corriente de excitación aumenta más de 10
  • Amperios durante más de 10 segundos, la corriente de excitación será
  • cae automáticamente a aproximadamente 1A.
  • Para restablecer la protección del AVR, el generador debe detenerse (o
  • cortando la tensión de alimentación al AVR).
  • Protección de entradas de potencia mediante fusibles FI

  • Detección de voltaje: transformador aislado de 5 VA con entrada.
  • tomas de tensión en:
  • Terminales 0-110 V = 95 a 140 V
  • Terminales 0-220 V = 170 a 260 V
  • Terminales 0-380 V = 340 a 520 V
  • Ajuste de voltaje de salida mediante el potenciómetro P2
  • Otros voltajes de detección mediante el uso de un adaptador diferente
  • transformadores
  • Detección de corriente (operación en paralelo) CT 2,5 VA clase 1
  • corriente secundaria xxx/1 (opcional).
  • Ajuste de la caída en cuadratura con el potenciómetro PI
  • Protección contra baja velocidad (U/F) y LAM: para rodillas
  • Uso de frecuencia ajustable P4.
  • Ajuste de sobrecorriente de excitación: 4,5 a 15 A
  • Para 50/60 Hz (U/F)
  • Capacidad de contactos: 15A. 250V AC



  • El regulador de tensión R 449 es de tipo shunt. Está diseñado para ser compatible de serie con alternadores A50 a A54. Puede alimentarse mediante un transformador de tensión (TT), el sistema de excitación de campo AREP o un generador de impulsos (PMG) monofásico o trifásico. Mediante el módulo externo R 726, el regulador puede controlar el factor de potencia y adaptar la tensión del alternador a la tensión de red antes de la sincronización .
